18650 Aansluiting vir litiumbatterye

2020-09-28 01:37

In die werklike gebruik van batterye is hoë spanning en groot stroom dikwels nodig, wat verskeie enkele batterye in serie of parallel moet aansluit (of albei), ons noem dit battery. Die 18650-litiumbatterypak benodig 'n sekere standaard.

18650 battery in reeks: Wanneer meervoudige 18650 litiumbatterye in serie gekoppel word, is die batterispanning die totaal van alle batteryspanning, maar die kapasiteit bly onveranderd.

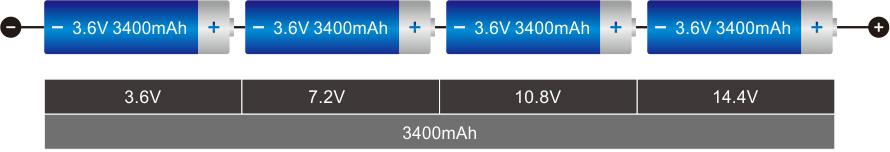

Skematiese diagram van 18650-4S-verbinding

18650 battery in parallel: As u meerdere 18650 litiumbatterye parallel aansluit, kan u meer krag kry. Die parallelle aansluiting van litiumbatterye hou die spanning konstant, terwyl die kapasiteit verhoog. Die totale kapasiteit is die som van die totale kapasiteit van alle enkele litiumbatterye.

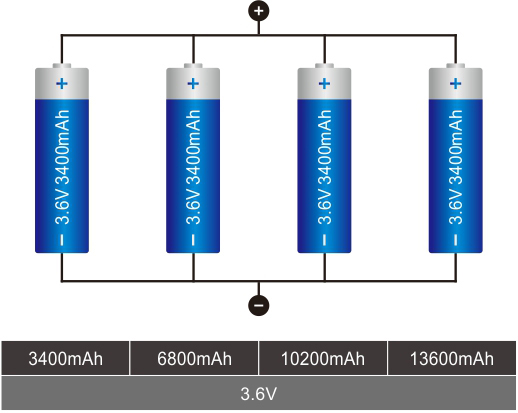

Skematiese diagram van die verbinding 18650-4P

Reeks- en parallelle aansluiting van die 18650-battery: die metode van reeks en die parallelle verbinding is om verskeie litiumbatterye in serie aan te sluit en dan die batterypakke parallel aan te sluit. Dit verbeter nie net die uitsetspanning nie, maar ook die kapasiteit.

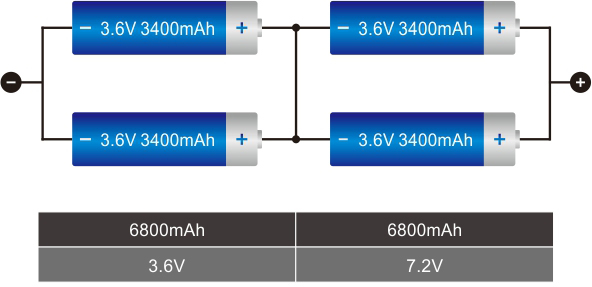

18650-2S2P-verbindingsdiagram

  • Reeks en parallelle verbinding van litiumbatterye benodig batteryselaanpassing.
    Litiumbattery wat ooreenstem met standaarde: spanning <10mV weerstand ≤5mΩ kapasiteit≤20 mA
  • Battery met dieselfde spanning
  • Verskillende batterye het verskillende spanning. Nadat dit parallel geskakel is, laai die hoogspanningsbattery die laespanningsbattery, wat die krag verbruik en tot ongelukke kan lei.
  • Battery met dieselfde kapasiteit
  • Verbind batterye met verskillende kapasiteite in serie. Byvoorbeeld, dieselfde battery kan verskil van die verouderingsgraad. Batterye met 'n klein kapasiteit sal eers volledig ontlaai word, dan sal die interne weerstand toeneem. U moet ook dieselfde battery gebruik as u dit in serie koppel. Andersins, nadat u batterye met verskillende kapasiteite in serie gekoppel het (dieselfde battery kan byvoorbeeld in die verouderingsgraad verskil), sal die batterye met 'n klein kapasiteit eers volledig ontlaai, dan sal die interne weerstand toeneem.
  • Op hierdie oomblik sal die batterye met 'n groot kapasiteit ontlaai deur die interne weerstand van die batterye met 'n klein kapasiteit, en dan weer teruglaai. Op hierdie manier sal die spanning op die las aansienlik verminder word, kan die battery nie werk nie en die battery met groot kapasiteit is net gelyk aan die battery met 'n klein kapasiteit. Langdurige gebruik kan ongelukke veroorsaak.
  • Die battery benodig 'n hoë mate van konsekwentheid (kapasiteit, interne impedansie, spanning, ontladingskurwe, siklusleeftyd).
  • Die lewensduur van die battery is laer as die van 'n enkele battery.
  • Verskillende batterye het verskillende spanning. Nadat dit parallel geskakel is, laai die hoogspanningsbattery die laespanningsbattery, wat die krag verbruik en tot ongelukke kan lei.
  • Dit moet onder beperkte toestande gebruik word (insluitend laai, ontlaaistroom, laaimodus, temperatuur, ens.)
  • Nadat die litiumbatterypak gevorm is, sal die batteryspanning en die kapasiteit aansienlik verhoog word, dus dit moet beskerm word. Dit het ook laaibalans, temperatuur, spanning en oorstroommonitering nodig.
  • Die battery moet aan die ontwerpvereistes van spanning en kapasiteit voldoen.
